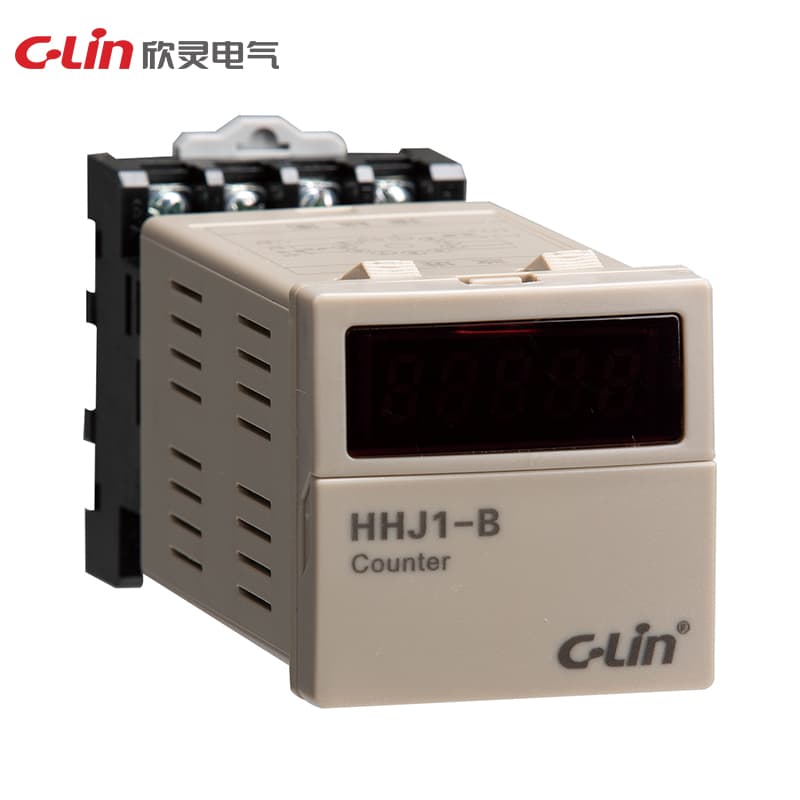

Счётное реле HHJ1 серии
Model Number: HHJ1-B
Рабочее питание: AC/DC24V; AC220V; AC/DC100~240V; AC380V Режим работы: счёт по фронту, 4-разрядный LED-дисплей Скорость счёта: высокая частота 100 раз/сек; низкая частота 30 раз/сек Диапазон счёта: (1-9999)×1, ×10, ×100 раз Входной сигнал: контактный сигнал, PNP нормально открытый фотоэлектрический/индуктивный датчик Выходной режим: стандарт N, C, F, R, X Память при пропадании питания: память настраиваемая Габариты: 48×48×115mm Размер выреза: 45×45mm Способ установки: панельный тип
Запросить ценуТехнические характеристики
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Номинальное рабочее напряжение Ue/номинальный рабочий ток Ie: AC-15 Ue:AC250V,Ie:3A для каждой категории применения. |
| Altitude | ≤2000m |
| Humidity | ≤90% |
| Output mode | Система N, C, F, R, X |
| Installation | Панельный монтаж, монтаж на рейку 35mm или шасси |
| Specification | HHJ1 |
| Counting range | 1~9999 (x1, x10, x100 увеличение) |
| Blackout memory | 10 лет |
| Operating power | AC380V, AC/DC100~240V, AC/DC24V 50/60Hz, допустимый диапазон колебания напряжения (85%~110%) Ue |
| Contact capacity | 3A AC250V (резистивная нагрузка) |
| Counting signals | a) Контактные сигналы: контакты, путевые выключатели и т. д. a) Контактный сигнал: контакт, путевой выключатель и т. д.; b) Сигнал уровня: положительный импульсный уровень (H:DC4V~30V), минимальная ширина счётного импульса>15ms;. c) Сигнал датчика: фотоэлектрический выключатель, датчик приближения, датчик Холла. |
| Temperature range | -5°-40°C |
| Counting frequency | a) Низкочастотный счёт:≤10 раз/сек. b) Высокочастотный счёт:≤100 раз/сек, коэффициент заполнения сигнала 50%. |
