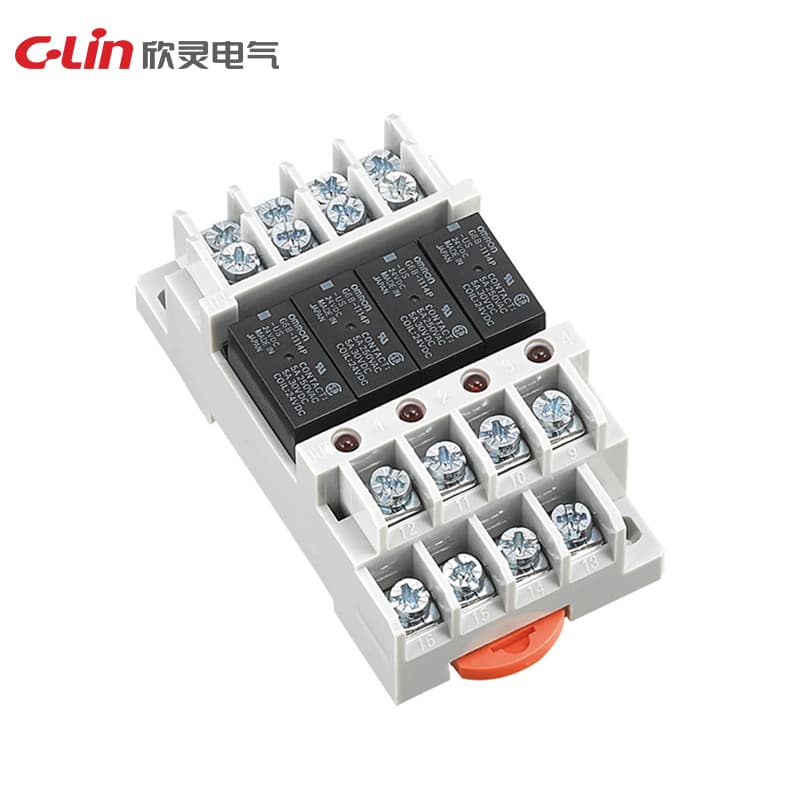

Сигнальный релейный модуль серии HHN-RA
Model Number: HHN-RA4
Сопротивление контакта: 100мΩ или меньше Время срабатывания (быстродействие): 10мс или меньше (около 3мс) Время отпускания (быстродействие): 15мс или меньше (около 4мс) Сопротивление изоляции: 100мΩ или больше (мегаомметр DC500V) Ударная стойкость: 1000м/с2 Ударная неисправность: 100м/с2 Механический ресурс: 50 миллионов раз или больше (частота переключений 18000 раз/ч) Электрический ресурс: 100,000 раз или больше (номинальная нагрузка, частота переключений 1800 раз/ч)
Запросить ценуТехнические характеристики
| Модель | HHN-RA4 |
| Удар | Длительность 1000м/с² Сбой срабатывания 100м/с² |
| Контакт | 1 CO |
| Модель реле | 41F |
| Тип контакта | RA6: 1H; RA7: 1Z |
| Минимальная нагрузка | 100мА / 12V |
| Время отпускания | <3.0мс |
| Номинальный ток | 6A/цепь |
| Номинальное напряжение | 24VDC (с допустимым диапазоном отклонения 80%~110% ) |
| Импульсный ток | 15A / 2.5мс |
| Время срабатывания | <6мс |
| Электрический ресурс | ≥ 100000 раз (номинальная нагрузка, частота переключений 1800 раз/ч) |
| Механический ресурс | ≥ 500000 раз (частота переключений 18000 раз/ч) |
| Напряжение отпускания | ≤ 5% (нормальная температурная среда) |
| Рабочее напряжение | 0.8~1.25Un |
| Коммутируемый ток | 6A 250V AC |
| Сопротивление контакта | 100мΩ или меньше |
| Время задержки/отпускания | 7 / 15мс |
| Коммутационная способность | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| Сопротивление изоляции | 1000мΩ(500VDC) |
| Сопротивление изоляции | 100мΩ или выше (мегаомметр DC500V) |
| Количество каналов управления | 4, 8, 12, 16 |
| Время отпускания (эффективность) | 15мс или меньше (прибл. 4мс) |
| Время срабатывания (эффективность) | 10мс или меньше (прибл. 3мс) |
| Требование полярности при подключении | Полярность не требуется |
| Потребляемая мощность одного контура | Около 216мW |
