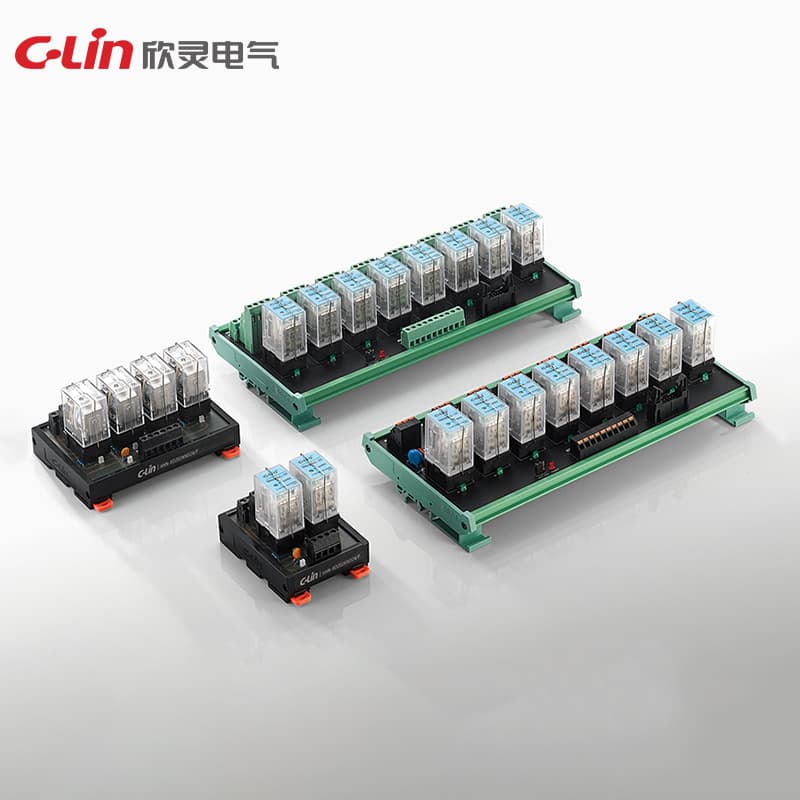

Модуль силового реле серии HHN-RD
Model Number: HHN-RD
Модель: HHN-RD1,2,3,4,5,6,7,8 Контактная структура: 2Z; 3Z; 4Z Сопротивление контактов (начальное): ≤100mΩ Материал контактов: серебряный сплав Номинальная коммутируемая мощность управления (резистивная нагрузка): 6.5A (HHN68B), 10A (HHN68BVL), 12A (HHN68AVL) 5A 240VAC 28VDC (HHN68B, HHN68BVL) Максимально допустимое напряжение контактов: 240VAC 28VDC Сопротивление изоляции (начальное): 1000mΩ (500VDC) Повышение температуры катушки (при 70℃): ≤85K Время срабатывания (при 20℃): ≤20ms Время отпускания (при 20℃): ≤15ms (тип DC), ≤25ms (тип AC) Механический ресурс: ≥107 (частота 300 раз/мин
Запросить ценуТехнические характеристики
| Модель | HHN-RD1 |
| Механический ресурс | ≥ 10⁷ (частота 300 раз/мин) |
| Материал контактов | Серебряный сплав |
| Номинальное напряжение (V) | DC12V |
| Состав контактов | 2Z; 3Z; 4Z |
| Время отпускания (при 20°C ) | ≤ 15ms (тип DC), ≤ 25ms (тип AC) |
| Номинальный ток ±10% (MA) | 75 |
| Сопротивление катушки ±10% (Ω) | 160 |
| Время срабатывания (при 20°C ) | ≤ 20ms |
| Макс. напряжение срабатывания (V) | ≤ 75% |
| Макс. напряжение отпускания (M) | ≥ 10% |
| Номинальная потребляемая мощность (W) | 0.9W |
| Сопротивление контактов (начальное) | ≤ 100mΩ |
| Макс. допустимое напряжение (V) | Номинальное напряжение ×110% |
| Сопротивление изоляции (начальное) | 1000mΩ (500VDC) |
| Макс. допустимое напряжение контактов | 240VAC 28VDC |
| Повышение температуры катушки (при 70°C) | ≤ 85K |
| Номинальная коммутируемая мощность управления (резистивная нагрузка) | 6.5A(HHN68B), 10A(HHN68BVL),12A(HHN68AVL) 5A 240VAC 28VDC(HHN68B,HHN68BVL) |
| Электрический ресурс (при номинальной коммутируемой мощности) | ≥ 10⁵ (частота 1s вкл., 1s выкл.) |
