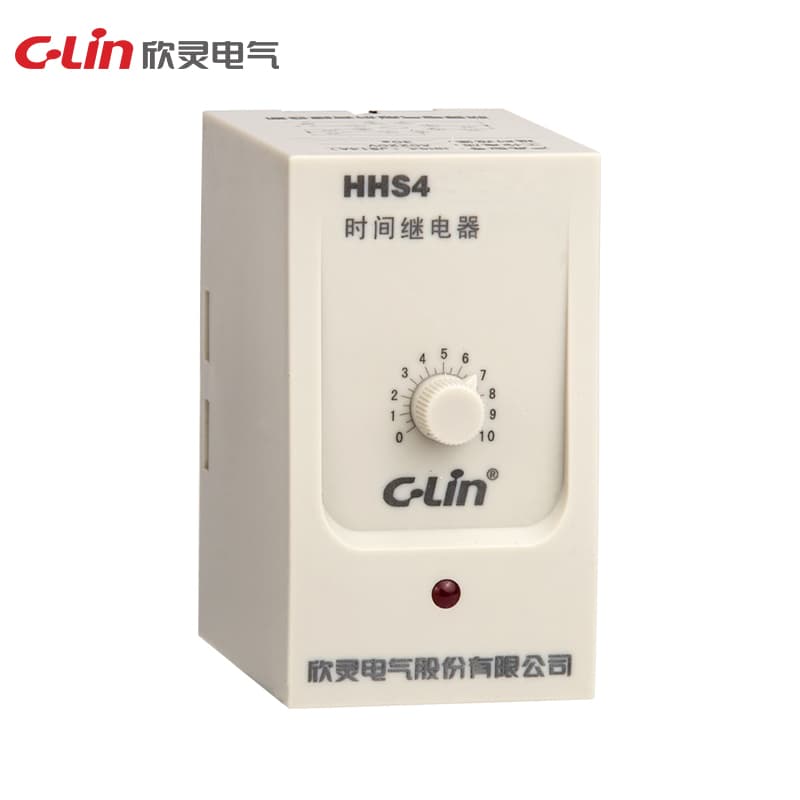

Реле времени серии HHS4
Model Number: HHS4
Рабочее питание: DC24V; AC24V, AC220V, AC380V Диапазон задержки: 0.5s~3600s Ошибка повторения: ≤1% Режим работы: HHS4 (JS14A, JS20): задержка включения HHS4C (JS20/03): задержка включения с мгновенным действием HHS4G: задержка отпускания Форма контактов: HHS4, HHS4G: две группы задержки HHS4C: одна группа задержки и одна группа мгновенного действия Контактная способность: 3A AC250V (резистивная) Габариты: 45×82×83mm Размер проема: 56-2×Φ4.5mm Способ установки: приборный тип или тип на DIN-рейку 35mm
Запросить ценуТехнические характеристики
| Ue/Ie | Номинальное рабочее напряжение Ue/номинальный рабочий ток Ie:AC-15 Ue:AC250V,Ie:3A в каждой категории применения. |
| Altitude | ≤2000m |
| Humidity | Относительная влажность воздуха ≤50% при максимальной температуре 40°C на месте установки; более высокая относительная влажность допускается при более низких температурах, например до 90% при 20°C. Следует принять специальные меры при возможной конденсации из-за изменения температуры. |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | Приборный тип, тип на DIN-рейку |
| Specification | HHS4 |
| Movement Forms | Задержка включения |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (резистивная) |
| Repetition error | Er<1% при диапазоне задержки более 1s; Dr<50ms при диапазоне задержки менее 1s. |
| Temperature range | -5°-40°C |
| Number of contacts | Задержка 2 перекидных контактов |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
