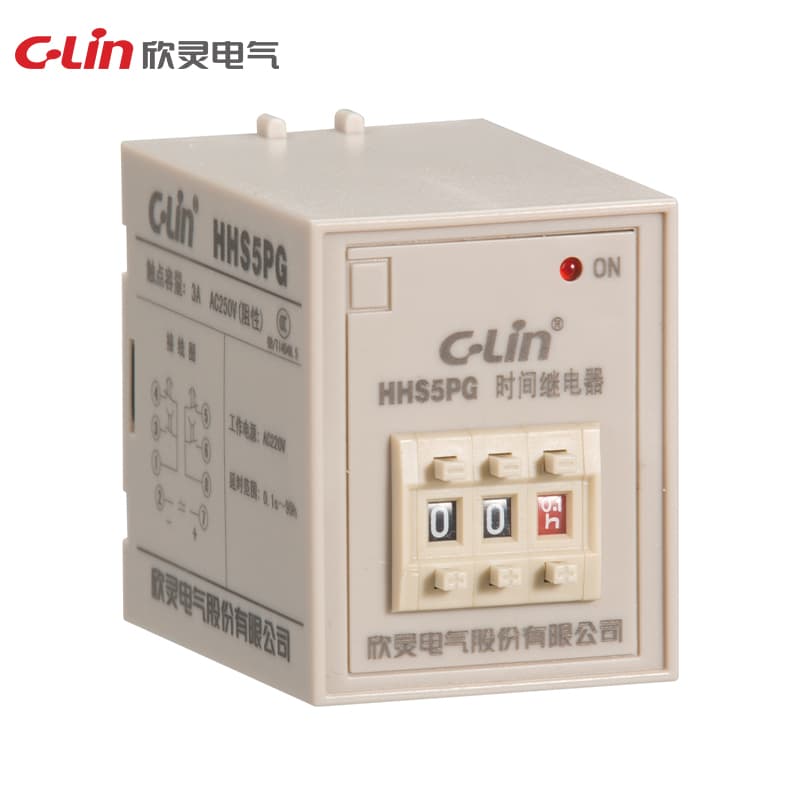

Реле времени серии HHS5
Model Number: HHS5PG
Рабочее питание: DC24V; AC24V, AC220V, AC380V Диапазон задержки: 1s, 5s, 10s, 30s, 60s, 120s, 180s Погрешность повторения: ≤5% Режим работы: задержка при отключении питания Контактная форма: HHS5F: один комплект контактов задержки с возвратом HHS5F1: два комплекта контактов задержки HHS5F2: один комплект контактов задержки и один комплект мгновенных контактов Контактная нагрузка: 3A AC250V (резистивная) Габариты: 40.5×54×84mm Способ установки: с различными розетками и аксессуарами возможно устройство‑тип, панельный тип и направляющая 35mm Альтернатив
Запросить ценуТехнические характеристики
| Ue/Ie | Номинальное рабочее напряжение Ue/Номинальный рабочий ток Ie:AC-15 Ue:AC250V,Ie:3A в каждой категории применения. |
| HHS5PY | Задержка пуска звезда‑треугольник |
| Contact | Один комплект контактов задержки с возвратом |
| Altitude | ≤2000m |
| Humidity | Относительная влажность воздуха <50% при максимальной температуре 40°C в месте установки; более высокая относительная влажность допускается при более низких температурах, например до 90% при 20°C. Следует принять специальные меры при случайной конденсации из‑за изменения температуры. |
| Dimensions | 40.5×54×75.5mm |
| Delay Range | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperature | -5℃ to 40℃ |
| Contact form | Два комплекта контактов задержки |
| Installation | Крепление на устройство, панель и DIN‑рейку 35m с различными розетками и аксессуарами. |
| Repeat error | ≤ 1% |
| Working mode | Задержка при включении питания |
| Specification | HHS5F |
| Movement Forms | Задержка при пропадании питания |
| Operating mode | Задержка при отключении питания |
| Setting method | Потенциометр |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Contact capacity | 3A AC250V (резистивная) |
| Repetition error | Er<5% при диапазоне задержки более 1s; Dr<100ms при диапазоне задержки менее 1s. |
| Time Delay range | 1s、5s、10s、30s、60s、120s、180s |
| Temperature range | -5°-40°C |
| Number of contacts | Задержка 1conversion |
| Alternative product | ST3PR |
| Installation method | С различными розетками и аксессуарами возможно устройство‑тип, панельный тип и направляющая 35mm |
| Alternative products | ST3PA, ST3PC |
| Rated Supply Voltage | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Допустимый диапазон колебаний напряжения (85%~110%)Ue |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(резистивная) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
