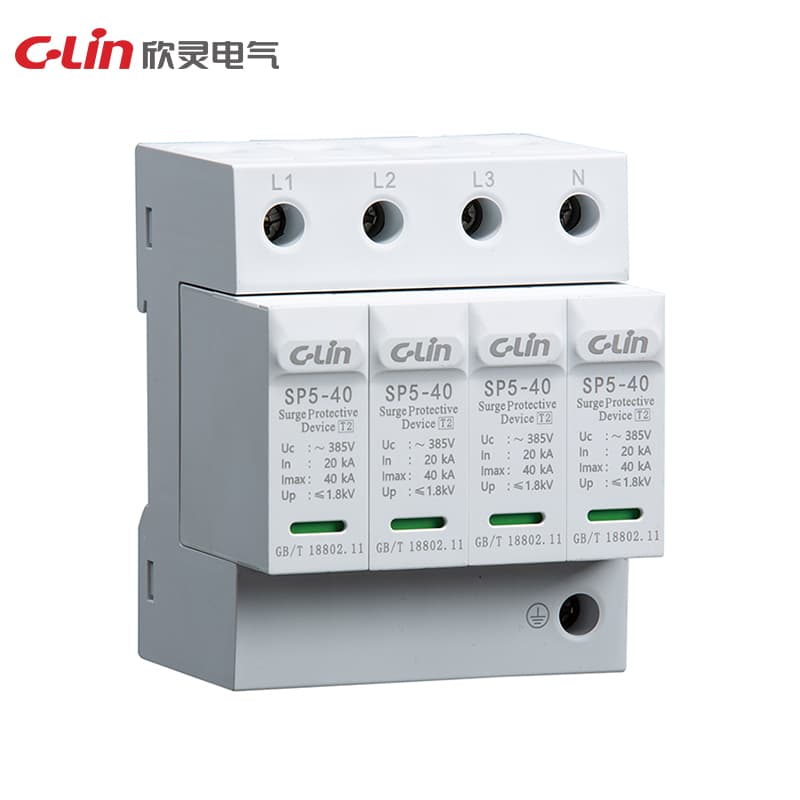

Устройство защиты от импульсных перенапряжений серии SP5
Model Number: SP5
SP5SP5-DC
Номинальное рабочее напряжение (Un): 230V/400V Номинальный разрядный ток In (8/20μs): 5kA, 10kA, 20kA, 30kA, 40kA Максимальный разрядный ток Imax (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA Максимальное длительное рабочее напряжение (Uc): 275V, 320V, 385V, 460V Уровень защиты (Up) kV≤ 1.0 ~≤ 2.4 Ток утечки (75%Uc1mA) <20μA Класс испытаний: Class II Степень защиты: IP20 Рекомендуемый предохранитель или автоматический выключатель: 10A~63A Способ установки: стандартная рейка 35mm
Запросить ценуТехнические характеристики
| Phase | 1P 2P 3P 4P |
| Dimensions | 91×18×71,91×36×71,91×54×71,91×72×71 |
| Installation | Стандартная рейка 35mm |
| Specification | Серия SP5 |
| Number of poles | 1P, 2P, 3P |
| Protection level | IP20 |
| Installation method | стандартная рейка 35mm |
| Test classification | 2 |
| Protection level (Up) | kV ≤ 2.4, ≤ 3.0, ≤ 3.5, ≤ 4.5 |
| Protection level (Up)kV | < 1.0 < 1.2 < 1.2 < 1.5 / < 1.2 < 1.3 < 1.5 < 1.8 / < 1.5 < 1.5 < 1.8 < 2.0 / < 1.6 < 1.8 < 2.0 < 2.2 / < 1.8 < 2.0 < 2.2 < 2.4 |
| Leakage current (75%Uc1mA) | < 20μA |
| Rated working voltage (Un) | 230V/400V |
| Leakage current (75% Uc1mA) | < 20μA |
| Recommended Fuse or Circuit Breaker | 10A~63A |
| Nominal discharge current In (8/20μs) | 20kA |
| Maximum continuous working voltage (Uc) | 600V, 800V, 1000V, 1500V |
| Maximum discharge current Imax (8/20μs) | 40kA |
| Maximum Continuous Operating Voltage (Uc) | 275V,320V,385V,460V |
