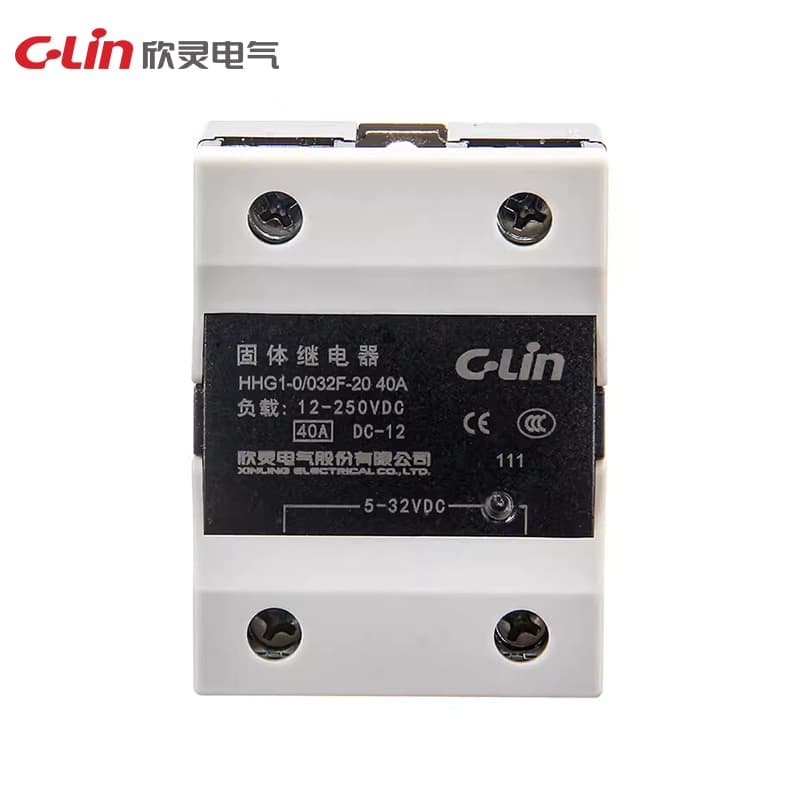

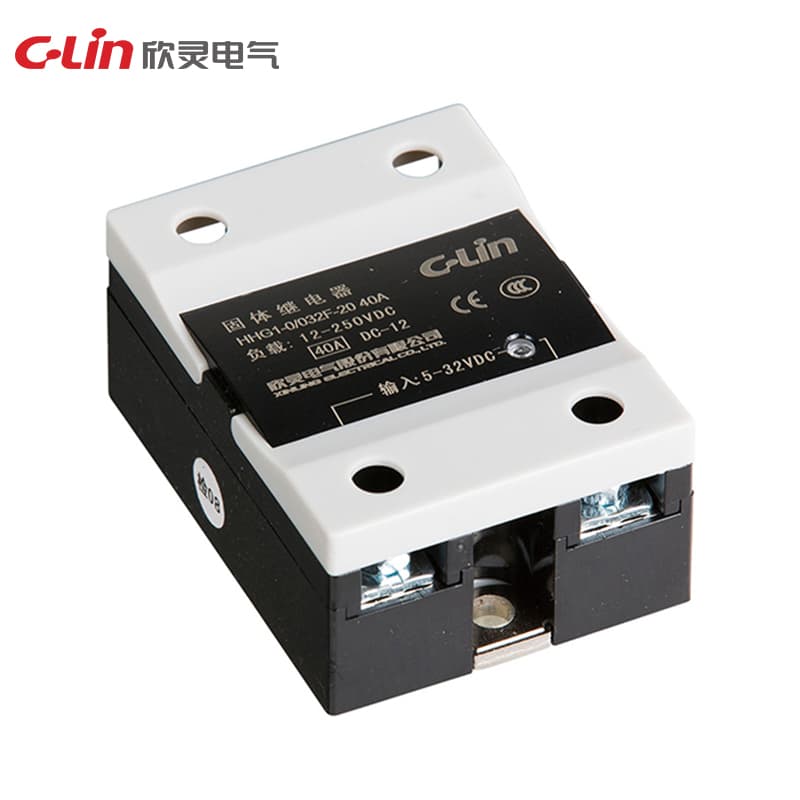

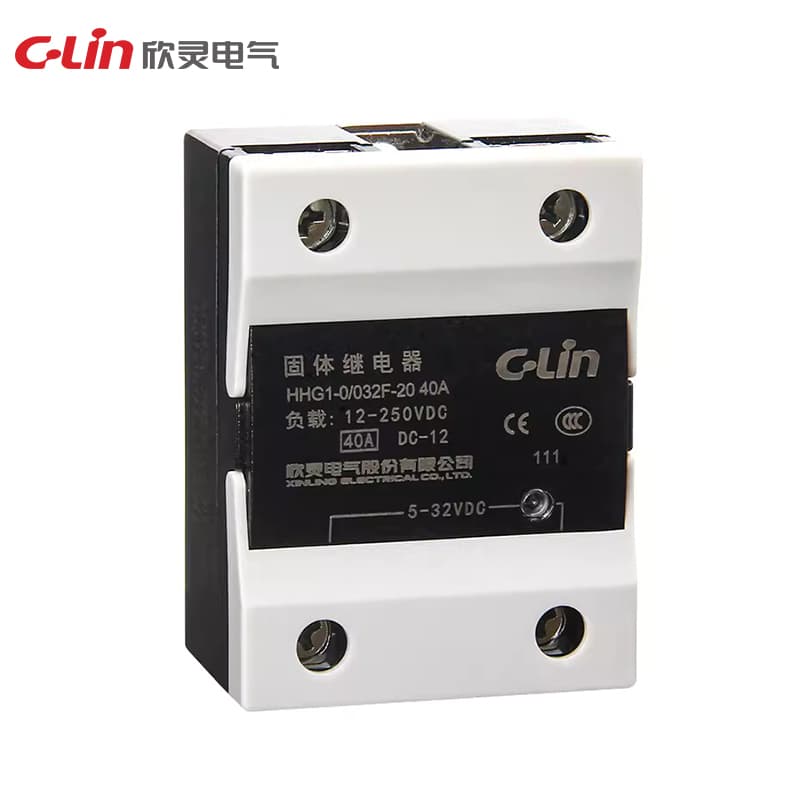

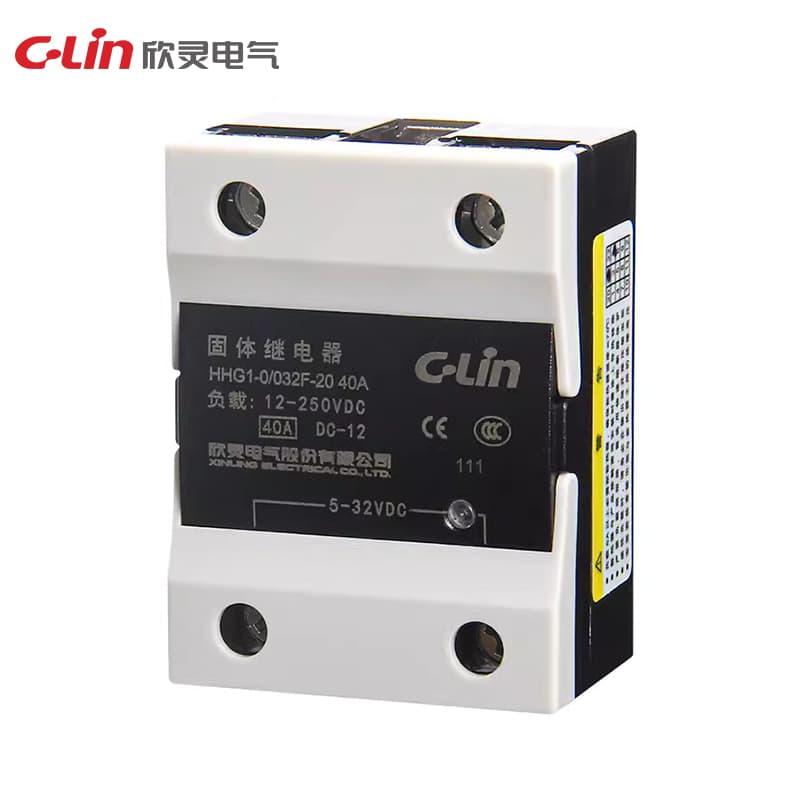

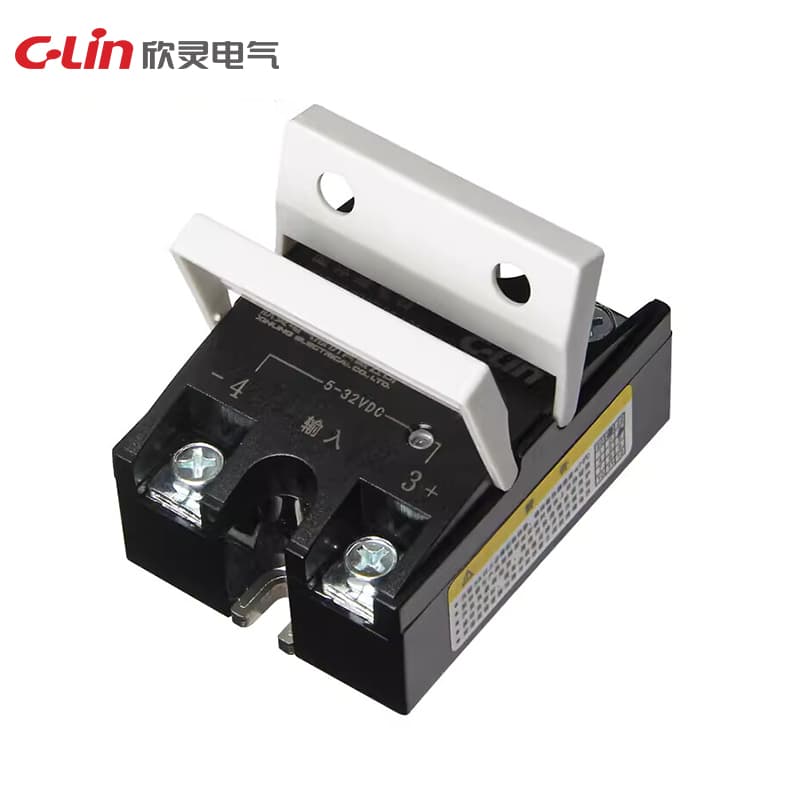

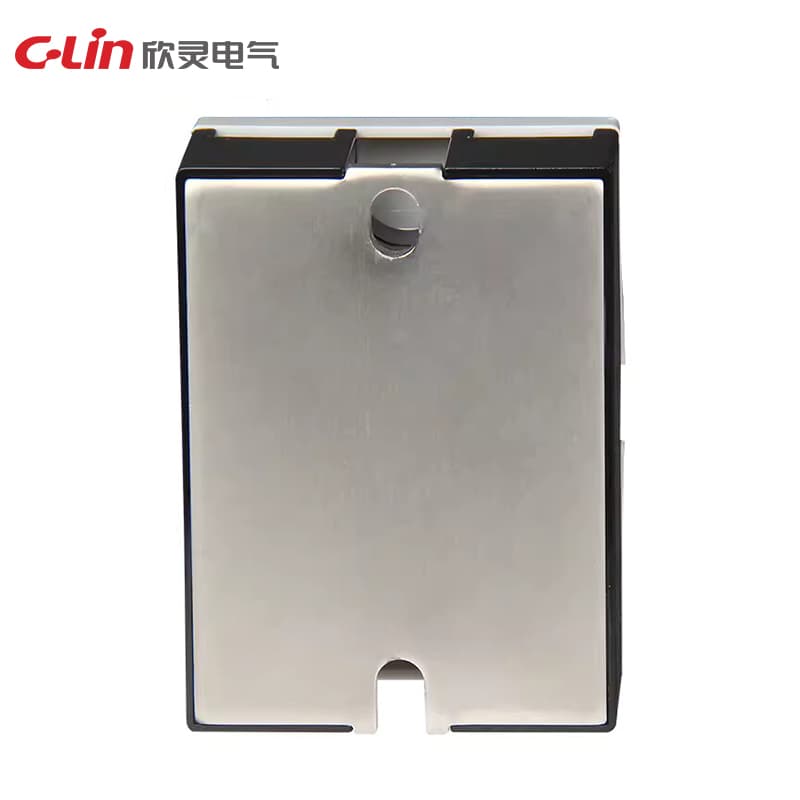

Твердотельное реле серии HHG1

Name: Твердотельное реле серии HHG1
Brand: C-Lin
SKU: HHG1-0/032F-20

Model Number: HHG1-0/032F-20

HHG1-0/032F-20HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5A HHG1-1/250F-22 HHG1-2/032F-38 HHG1-3/032F-38 HHG1-3/250F-38

Напряжение управления: 5-32VDC Ток управления: 10-45mA Напряжение нагрузки: 20: 12-250VDC Ток нагрузки: 10A, 15A, 20A, 25A, 30A, 40A, 60A Падение напряжения во включенном состоянии: DC≤ 1.2VDC Время включения/выключения: DC≤ 5ms Ток утечки в выключенном состоянии DC≤ 5mA Испытательное напряжение изоляции: ≥ 2000VAC Температура окружающей среды: -30~80℃ Габариты: 60×45×29mm Способ монтажа: болтовой монтаж Описание: Нагрузки свыше 10A должны быть оснащены теплоотводом

Запросить цену

Технические характеристики

Модель	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
Габариты	34×26.5×18mm
Инструкция	Устанавливать рядом с хорошо вентилируемым окном для отвода тепла
Время включения/выключения	DC ≤ 5ms AC ≤ 10ms
Ток нагрузки	2A, 3A, 4A
Напряжение нагрузки	20: 12-250VDC
Температура окружающей среды	-30~80°C
Ток управления	6-25mA
Напряжение управления	3-32VDC
Способ монтажа	Двухрядное прямое штекерное подключение
Диэлектрическая прочность	≥ 1500VAC
Падение напряжения во включенном состоянии	DC ≤ 1.2V AC ≤ 1.6VAC
Ток утечки в выключенном состоянии	DC ≤ 5mA AC ≤ 10mA
