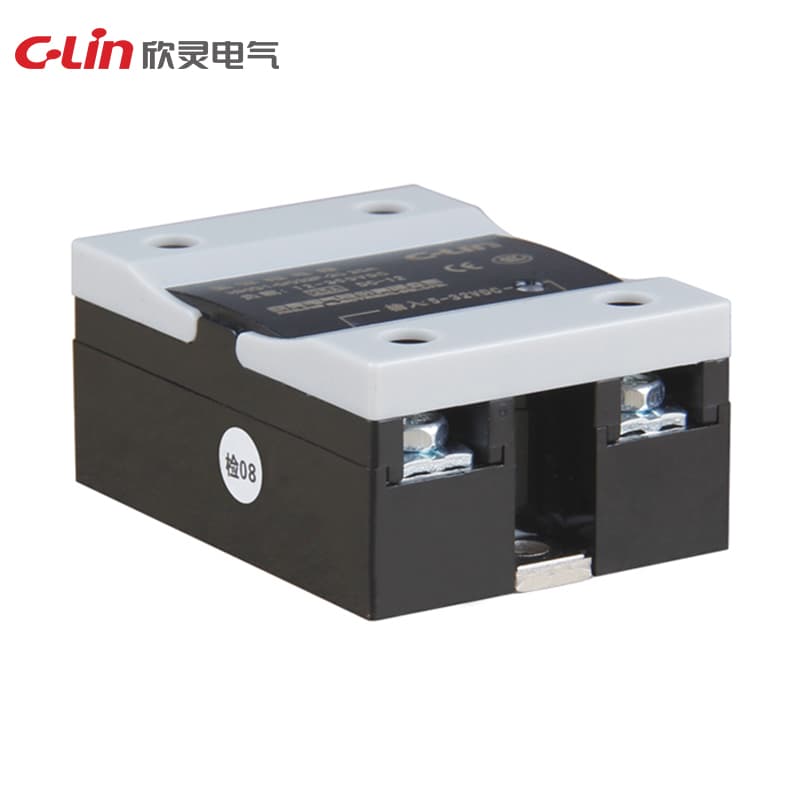

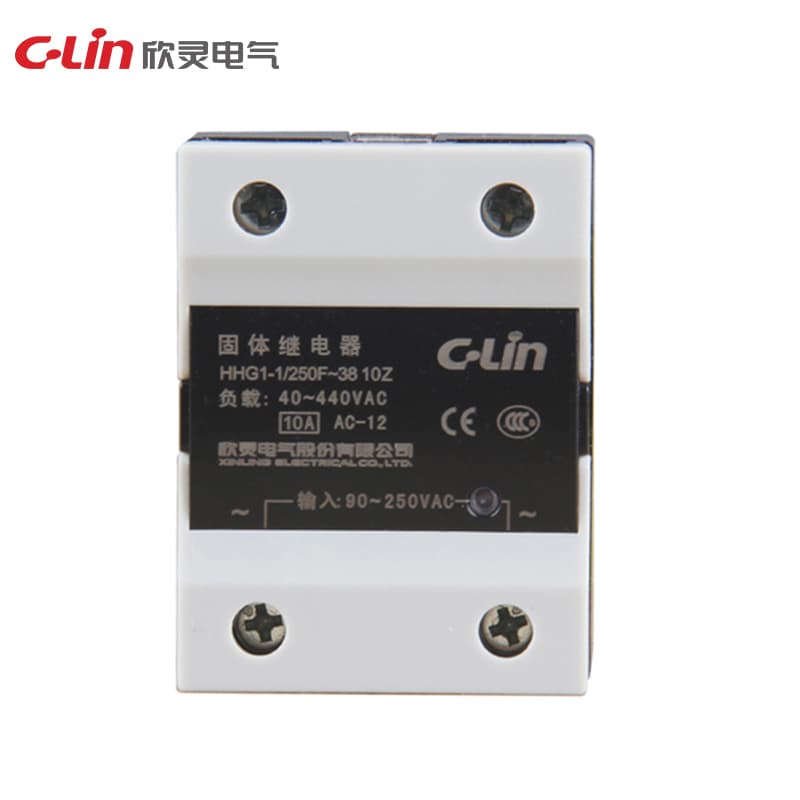

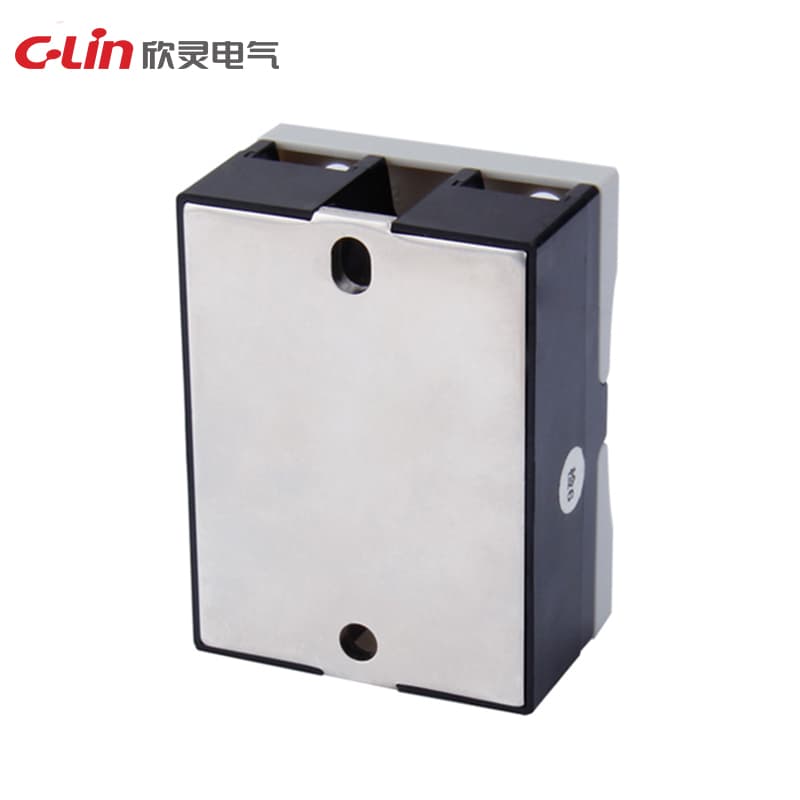

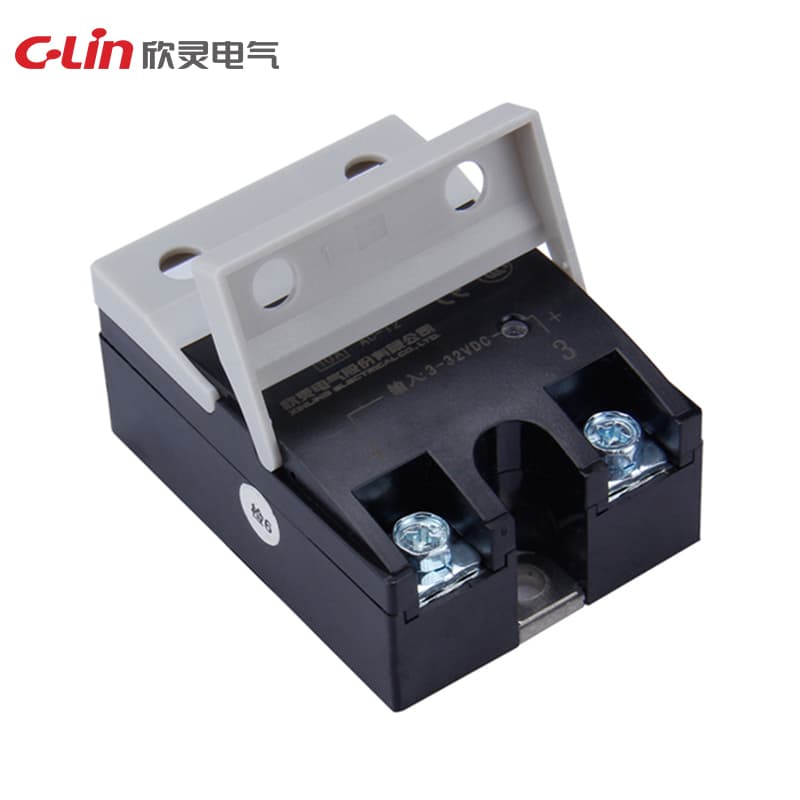

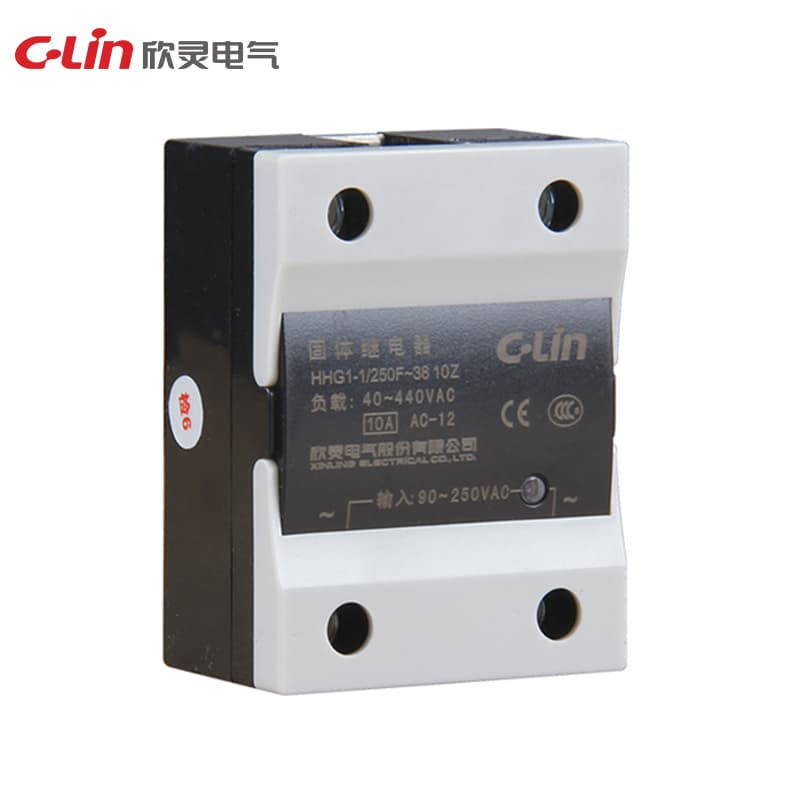

Твердотельное реле серии HHG1

Name: Твердотельное реле серии HHG1
Brand: C-Lin
SKU: HHG1-1/250F-22

Model Number: HHG1-1/250F-22

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5AHHG1-1/250F-22HHG1-2/032F-38 HHG1-3/032F-38 HHG1-3/250F-38

Напряжение управления: 5-32VDC Ток управления: 10-45mA Напряжение нагрузки: 20: 12-250VDC Ток нагрузки: 10A, 15A, 20A, 25A, 30A, 40A, 60A Падение напряжения в открытом состоянии: DC≤ 1.2VDC Время включения/выключения: DC≤ 5ms Ток утечки в выключенном состоянии DC≤ 5mA Диэлектрическая прочность: ≥ 2000VAC Температура окружающей среды: -30~80℃ Габариты: 60×45×29mm Форма установки: Болтовое крепление Описание: Для нагрузок свыше 10A требуется установка радиатора

Запросить цену

Технические характеристики

Модель	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
Габариты	34×26.5×18mm
Инструкция	Устанавливать рядом с хорошо вентилируемым окном теплоотвода
Время включения/выключения	DC ≤ 5ms AC ≤ 10ms
Ток нагрузки	2A, 3A, 4A
Напряжение нагрузки	20: 12-250VDC
Температура окружающей среды	-30~80°C
Ток управления	6-25mA
Напряжение управления	3-32VDC
Форма установки	Двухрядное прямое штекерное подключение
Диэлектрическая прочность	≥ 1500VAC
Падение напряжения в открытом состоянии	DC ≤ 1.2V AC ≤ 1.6VAC
Ток утечки в выключенном состоянии	DC ≤ 5mA AC ≤ 10mA
