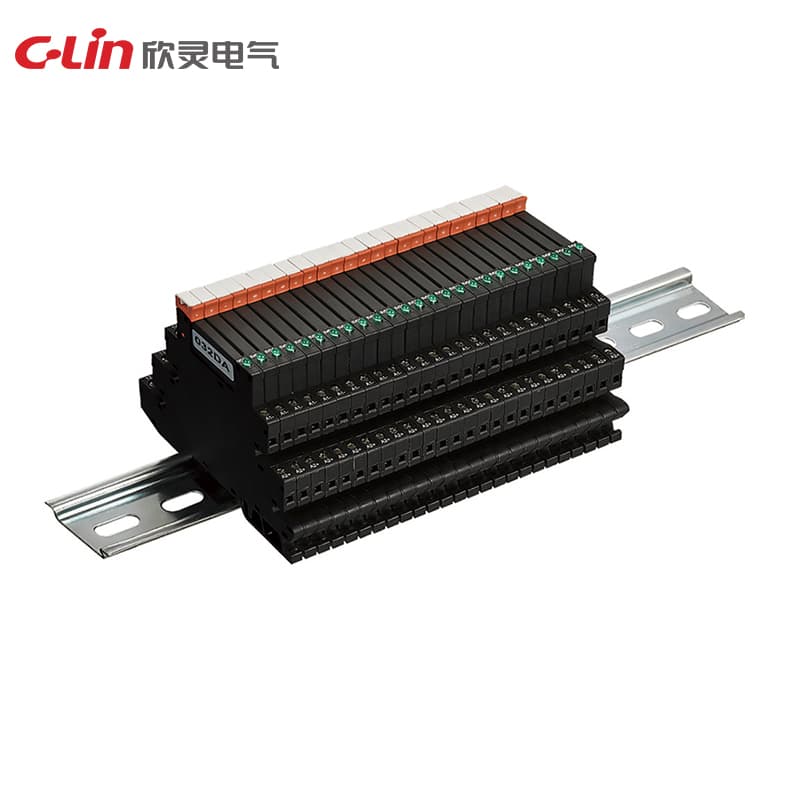

Твердотельный релейный модуль серии HHN-SG
Model Number: HHN-SG1
Модель продукта: HHN-SG101□□D24/DA; HHN-SG101□□D24 Время срабатывания: 1/2 цикл питания нагрузки + 1мс или менее; 1мс или менее Время сброса: 1/2 цикл питания нагрузки + 1мс или менее; 1мс или менее Сопротивление изоляции: 100МΩ или более (мегомметр 500V) Управляющее напряжение: 3-32VDC Управляющий ток: 5-20mA Напряжение нагрузки: 24-240VAC 24-440VAC 5-60VDC Ток нагрузки: 1A 2A Падение напряжения во включенном состоянии: DC≤1.2V AC≤1.6V Ток утечки в выключенном состоянии: DC≤5mA AC≤10mA Испытательное напряжение диэлектрической прочности: ≥1500VAC Испытательное напряжение изоляции: AC2500
Запросить ценуТехнические характеристики
| Model | HHN-SG1 |
| Reset time | 1/2 цикл питания нагрузки+1мс или менее |
| Wiring type | Европейский тип клемм, пружинный лепестковый прямой втычной клеммник, разъем MIL |
| Load current | 1A, 2A |
| Load voltage | 24-240VAC 24-440VAC 5-60VDC |
| Peak voltage | 900V 400V |
| Surge current | ≤ 10мс для 60A, ≤ 10мс для 30A |
| Operation time | 1/2 цикл питания нагрузки+1мс или менее |
| Control current | 5-20mA |
| Control voltage | 3-32VDC |
| Wiring polarity | Полярность не требуется (совместимость двойной полярности NPN/PNP) |
| Dielectric strength | ≥ 1500VAC |
| Insulation resistance | 100МΩ или более (мегомметр 500V) |
| On-state voltage drop | DC ≤ 1.2V AC ≤ 1.6V |
| Rated operating current | 5-25mA |
| Rated operating voltage | 3-32VDC |
| Off-state leakage current | DC ≤ 5mA AC ≤ 10mA |
| Number of control channels | 2, 4, 8, 10, 12, 16, 32 |
| Isolation withstand voltage | AC2500V 50/60Hz 1 мин |
