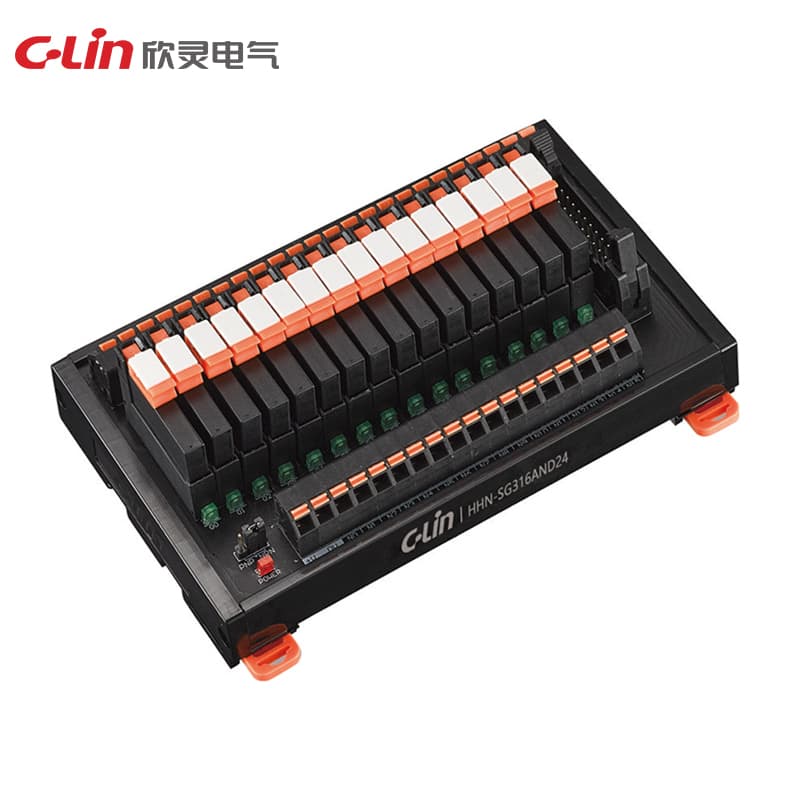

Модуль твердотельного реле серии HHN-SG
Model Number: HHN-SG3
Модель изделия: HHN-SG101□□D24/DA; HHN-SG101□□D24 Время срабатывания: 1/2 цикл питания нагрузки + 1ms или менее; 1ms или менее Время сброса: 1/2 цикл питания нагрузки + 1ms или менее; 1ms или менее Сопротивление изоляции: 100MΩ или более (500V мегомметр) Управляющее напряжение: 3-32VDC Управляющий ток: 5-20mA Напряжение нагрузки: 24-240VAC 24-440VAC 5-60VDC Ток нагрузки: 1A 2A Падение напряжения во включенном состоянии: DC≤1.2V AC≤1.6V Ток утечки в выключенном состоянии: DC≤5mA AC≤10mA Диэлектрическая прочность: ≥1500VAC Выдерживаемое изоляционное напряжение: AC2500
Запросить ценуТехнические характеристики
| Модель | HHN-SG101 □□ D24/DA |
| Время сброса | 1/2 цикл питания нагрузки+1ms или менее |
| Тип подключения | Европейский тип клемм, пружинные прямые втычные клеммы, разъем MIL |
| Ток нагрузки | 1A, 2A |
| Напряжение нагрузки | 24-240VAC 24-440VAC 5-60VDC |
| Пиковое напряжение | 900V 400V |
| Импульсный ток | ≤ 10ms для 60A, ≤ 10ms для 30A |
| Время срабатывания | 1/2 цикл питания нагрузки+1ms или менее |
| Управляющий ток | 5-20mA |
| Управляющее напряжение | 3-32VDC |
| Полярность подключения | Требования к полярности отсутствуют (двойная совместимость NPN/PNP) |
| Диэлектрическая прочность | ≥ 1500VAC |
| Сопротивление изоляции | 100MΩ или выше (500V мегомметр) |
| Падение напряжения во включенном состоянии | DC ≤ 1.2V AC ≤ 1.6V |
| Номинальный рабочий ток | 5-25mA |
| Номинальное рабочее напряжение | 3-32VDC |
| Ток утечки в выключенном состоянии | DC ≤ 5mA AC ≤ 10mA |
| Количество каналов управления | 2, 4, 8, 10, 12, 16, 32 |
| Выдерживаемое изоляционное напряжение | AC2500V 50/60Hz 1 min |
